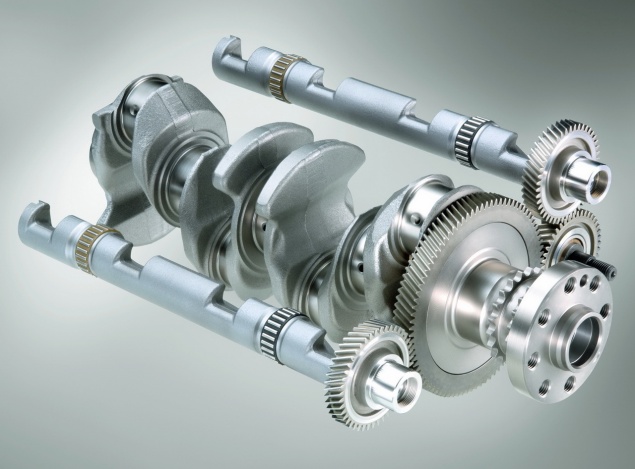

Балансирные валы представляют собой деталь автомобильного двигателя сложной конструкции, как правило, металлический стержень с пазами, которая предназначена для обеспечения равновесия вращающихся масс в цилиндрах автомобильного двигателя.

Балансирные валы впервые были установлены в автомобилях концерна Mitsubishi. Подобная технология получила довольно простое название – бесшумный вал.

Сегодня балансирные валы используются в большинстве моделей автомобилей, выпускаемых под такими брэндами, как GM, Audi, Mercedes, BMW.

Принцип работы балансирных валов двигателя

Валы закрепляются через два небольших отверстия на задней стенке картера двигателя, совершая вращательные движения на подшипниках скольжения.

Соединение верхнего балансирного вала с нижним валом происходит при помощи приводов. Привод верхнего вала имеет зубчатый ремень, который специальной шестерней задействует привод нижнего вала.

Валы устанавливаются только парами симметрично по обеим сторонам коленчатого вала. При этом балансирный вал всегда совершает вращательные движения в обратную сторону от коленвала, а скорость его движения увеличивается в два раза.

Это позволяет снизить все вибрации двигателя благодаря обоюдной компенсации инерционных сил балансирных валов коленвала, поскольку эти силы всегда направлены друг к другу.

Фиксация балансирных валов осуществляется только продольно при помощи стопорной пластины, которая крепится к кольцевым канавкам. Подобные крепежные канавки располагаются на каждой шестерне верхнего и нижнего балансирного вала.

Принцип действия КШМ основан на образовании инерционных сил от взаимодействия всех его рабочих механизмов и элементов. Одни элементы, например поршни, совершают движения возвратно-поступательного характера, а другие, шатуны – вращательные движения.

Воздействие инерционных сил в цилиндрах двигателя создают сильную вибрацию и повышенный уровень шума в двигателе в целом, что приводит к перегрузу и быстрому износу отдельных элементов двигателя.

Для того чтобы как-то уравновесить вибрации, создаваемые в двигателе, и применяются балансирные валы.

Привод балансирных валов

Привод задействуется от коленвала и предназначен для обеспечения вращательных разносторонних движений валов с установленной угловой скоростью. Зачастую в качестве привода выступает зубчатый ремень.

Для того чтобы снизить вращательные колебания, которые возникают при вращательных движениях вала, используется гаситель колебаний пружинного типа, который устанавливается в звездочке на приводе.

Сложности в ремонте балансирных валов

Напряженная работа балансирных валов часто сопровождается усиленными рабочими нагрузками, вследствие которых выходят из строя подшипники, а также отдельные элементы привода. Быстрый износ или поломка деталей приводит к повышению уровня шума и вибраций, и как результат – обрыву привода.

Ремонтные работы по восстановлению работоспособности балансирных валов отличаются сложностью и дороговизной. Именно поэтому многие автовладельцы предпочитают вместо дорогой замены просто снять балансирные валы, а отверстия закрыть специальными заглушками.

Помимо всего прочего использование балансирных валов влияет на сложность конструкции самого автомобильного двигателя, а также на дороговизну его технического обслуживания.

Если все же есть необходимость произвести замену балансирного вала, вместе с новой деталью устанавливается новая цепь с приводом и нижняя шестерня коленвала.
